SONY PCV-HS72BC5 分解記録
底の転倒防止用円盤をレーバーを引きながら外します。 そのあと底板をレバーを押しながら後ろにスライド ftp://ftp.vaio.sony.co.jp/pub/vaio/download/man/4674988011.pdf で確認してください。 |
|
底板を外します。 | |
サイドカバーを外す。 細いところに−ドライバーを差し込み、軽く手前にもちあげます。 2カ所同時にドライバーで手前に ここから先は自己責任!! 力を入れすぎると割れるよ!! |
|
裏はこうなっています。 | |
カバー側の突起 | |
カバー側も少し持ち上げ気味の方が外れやすいかもしれません。 ロックをはずしつつカバーを後ろ側へスライド |
|
反対側も同じ要領で | |
天板を外します。 | |
ロックカ所は1カ所 | |
本体側のロックカ所はここ 天板のロックを押しながら本体後ろ側へスライド |
|
rリアカバーは左右3カ所ずつ 計6カ所の爪で固定されています。 | |
フロントカバー | |

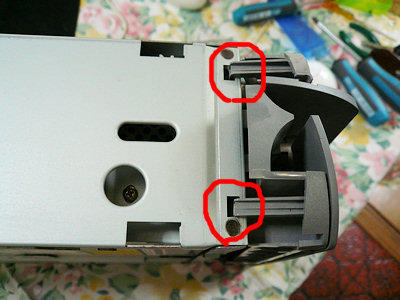

フロントカバーを外すには 内側に突き出ているロック2カ所を外します。 この程度分からなければ、分解してはいけません |
|
ロック解除 | |
フロントカバー上部は引っかけているだけ | |
ハズレたらこんな感じ | |
DVDドライブを外します。 2カ所のネジを撤去 1つめ |
|
2つめのネジ | |
後ろのコネクタ2つを 慎重に外します。 無理にこじると破損するので注意! |
|
DVDドライブを前へずらすと外れます。 | |

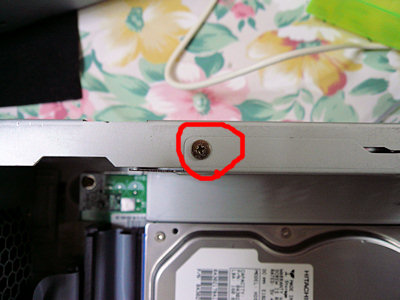

次にHD 金具の2カ所のネジを外します。 |
|
2カ所目 | |
コネクタをはずす。 | |
以上分解終了 |
